日本FSK精密水平仪精度及选型
水平仪分为长型(条型)和方形(角形),以及其它特殊型,本文介绍日本FSK长型和方形的精度表及选型型号。

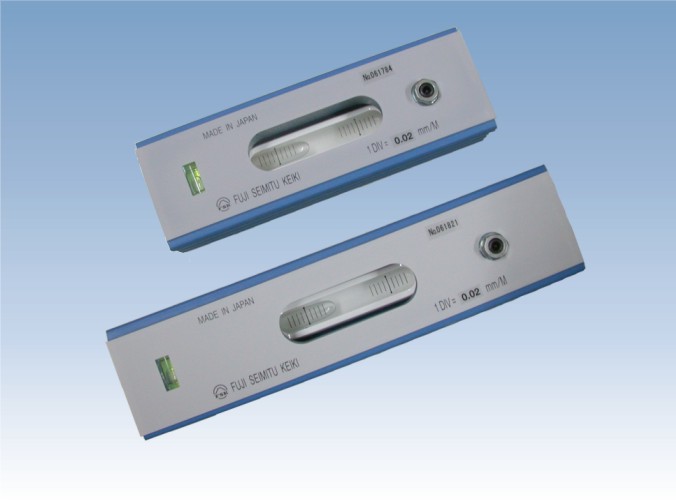

长型:

方型:
精密长型水平仪精度表
|
JIS A 级-AA |
JIS B级 |
普通型 |
气泡分位 |
±0.3气泡分位 |
±0.6气泡分位 |
±1.0气泡分位 |
水平尺底边的平面度 |
0.003mm以内 |
0.003mm以内 |
0.005mm以内 |
V沟精度 |
0.5 |
0.5 |
1.5 |
精密方型水平仪精度表
|
JIS A 级-AA |
JIS B级 |
普通型 |
气泡分位 |
±0.3气泡分位 |
±0.6气泡分位 |
±1.0气泡分位 |
水平尺底边的平面度 |
0.003mm以内 |
0.003mm以内 |
0.005mm以内 |
V沟精度 |
0.5 |
0.5 |
1.5 |
底部侧面的直角度 |
0.01mm/m |
0.015mm/m |
0.02mm/m |
底部的平面度 |
0.5 |
0.5 |
1.0 |
精密长形水平仪 型号及规格:
精密长型水平仪JISA级-AA |
6061211 |
150mm(重1.3KG)
150×42×44 |
0.02/1000(4秒) |
6061212 |
0.05/1000(10秒) |
6061213 |
0.1/1000(20秒) |
6061221 |
200mm(重1.8KG)
200×42×44 |
0.02/1000(4秒) |
6061222 |
0.05/1000(10秒) |
6061223 |
0.1/1000(20秒) |
6061231 |
250mm(重2.8KG)
250×50×47 |
0.02/1000(4秒) |
6061232 |
0.05/1000(10秒) |
6061233 |
0.1/1000(20秒) |
6061241 |
300mm(重3.3KG)
300×50×47 |
0.02/1000(4秒) |
6061242 |
0.05/1000(10秒) |
6061243 |
0.1/1000(20秒) |
精密长型水平仪JIS B级 |
6061251 |
100mm(重0.9KG)
100×42×44 |
0.02/1000(4秒) |
6061252 |
0.05/1000(10秒) |
6061253 |
0.1/1000(20秒) |
6061261 |
150mm(重1.3KG)
150×42×44 |
0.02/1000(4秒) |
6061262 |
0.05/1000(10秒) |
6061263 |
0.1/1000(20秒) |
6061271 |
200mm(重1.8KG)
200×42×44 |
0.02/1000(4秒) |
6061272 |
0.05/1000(10秒) |
6061273 |
0.1/1000(20秒) |
6061281 |
250mm(重2.8KG)
250×50×47 |
0.02/1000(4秒) |
6061282 |
0.05/1000(10秒) |
6061283 |
0.1/1000(20秒) |
6061291 |
300mm(重3.3KG)
300×50×47 |
0.02/1000(4秒) |
6061292 |
0.05/1000(10秒) |
6061293 |
0.1/1000(20秒) |
精密长型水平仪普通型 |
6061301 |
100mm(重0.9KG)
100×42×44 |
0.02/1000(4秒) |
6061302 |
0.05/1000(10秒) |
6061303 |
0.1/1000(20秒) |
6061311 |
150mm(重1.3KG)
150×42×44 |
0.02/1000(4秒) |
6061312 |
0.05/1000(10秒) |
6061313 |
0.1/1000(20秒) |
6061321 |
200mm(重1.8KG)
200×42×44 |
0.02/1000(4秒) |
6061322 |
0.05/1000(10秒) |
6061323 |
0.1/1000(20秒) |
6061331 |
250mm(重2.8KG)
250×50×47 |
0.02/1000(4秒) |
6061332 |
0.05/1000(10秒) |
6061333 |
0.1/1000(20秒) |
6061341 |
300mm(重3.3KG)
300×50×47 |
0.02/1000(4秒) |
6061342 |
0.05/1000(10秒) |
6061343 |
0.1/1000(20秒) |
6061351 |
450mm(重6.2KG)
450×50×55 |
0.02/1000(4秒) |
6061352 |
0.05/1000(10秒) |
6061353 |
0.1/1000(20秒) |
精密方形水平仪 型号及规格:
精密方型水平仪JISA级-AA |
6061011 |
150mm(重3.4KG)
150×150×40 |
0.02/1000(4秒) |
6061012 |
0.05/1000(10秒) |
6061013 |
0.1/1000(20秒) |
6061021 |
200mm(重5.0KG)
200×200×45 |
0.02/1000(4秒) |
6061022 |
0.05/1000(10秒) |
6061023 |
0.1/1000(20秒) |
6061031 |
250mm(重8.0KG)
250×250×50 |
0.02/1000(4秒) |
6061032 |
0.05/1000(10秒) |
6061033 |
0.1/1000(20秒) |
6061041 |
300mm(重10KG)
300×300×50 |
0.02/1000(4秒) |
6061042 |
0.05/1000(10秒) |
6061043 |
0.1/1000(20秒) |
精密方型水平仪JIS B级 |
6061051 |
100mm(重1.6KG)
100×100×35 |
0.02/1000(4秒) |
6061052 |
0.05/1000(10秒) |
6061053 |
0.1/1000(20秒) |
6061061 |
150mm(重3.4KG)
150×150×40 |
0.02/1000(4秒) |
6061062 |
0.05/1000(10秒) |
6061063 |
0.1/1000(20秒) |
6061071 |
200mm(重5.0KG)
200×200×45 |
0.02/1000(4秒) |
6061072 |
0.05/1000(10秒) |
6061073 |
0.1/1000(20秒) |
6061081 |
250mm(重8.0KG)
250×250×50 |
0.02/1000(4秒) |
6061082 |
0.05/1000(10秒) |
6061083 |
0.1/1000(20秒) |
6061091 |
300mm(重10KG)
300×300×50 |
0.02/1000(4秒) |
6061092 |
0.05/1000(10秒) |
6061093 |
0.1/1000(20秒) |
精密方型水平仪普通型 |
6061111 |
100mm(重1.6KG)
100×100×35 |
0.02/1000(4秒) |
6061112 |
0.05/1000(10秒) |
6061113 |
0.1/1000(20秒) |
6061121 |
150mm(重3.4KG)
150×150×40 |
0.02/1000(4秒) |
6061122 |
0.05/1000(10秒) |
6061123 |
0.1/1000(20秒) |
6061131 |
200mm(重5.0KG)
200×200×45 |
0.02/1000(4秒) |
6061132 |
0.05/1000(10秒) |
6061133 |
0.1/1000(20秒) |
6061141 |
250mm(重8.0KG)
250×250×50 |
0.02/1000(4秒) |
6061142 |
0.05/1000(10秒) |
6061143 |
0.1/1000(20秒) |
6061151 |
300mm(重10KG)
300×300×50 |
0.02/1000(4秒) |
6061152 |
0.05/1000(10秒) |
6061153 |
0.1/1000(20秒) |
选购水平仪时,请确认以下:
-
形状是长型还是方型?
-
测量长度100/150/200/250/300?
-
气泡位敏感度?0.02/0.05/0.1?
-
水平仪精度等级?JIS A级/B级还是普通型?
水平仪使用注意事项:
水平仪是精密测量仪器,请注意避免掉落、碰撞等冲击。
使用前,使用经工业汽油与酒精湿润的干净的百洁布或者软布,将测量面的污物擦拭干净。
为了正确的测量,与普通精密测量一样在恒温室内使用,水平仪与测量物之间不要有温差。
使用后的水平仪要将底座上涂抹防锈油保管。
