产品名称:CNC全自动影像测量仪

型号:Fetura 5000
品牌:美国Fetura
原产地:美国

产品详细介绍:
世界上最快、最精密的光学变倍镜头
镜头采用电动线轨设计,拥有前所未有的高速度、高重复性和精度,从最小倍率到最大倍率之间的12.5:1范围内变换时间不足一秒,速度接近数码变倍,但FETURA镜头为真实的光学变倍,它没有数码变倍带来的分辨率损失。另外,其非线性误差补偿可避免镜头的变形误差和中心误差,带来快速的观察效率和高精度、高重复性的光学倍数。

坚固、防尘设计
FETURA视像测量系统XYZ工作台采用桥式设计,除牢固的花岗石底座和立柱外,Z轴采用航空铝合金材料,增加定位精度。另外,与其它同类产品采用成形塑料相比,FETURA视像测量系统的保护外壳采用高强度、加固的玻璃纤维制成。

强大的软件功能可解决各种测量要求
控制FETURA视像测量系统的是我公司独特的PowerMetrix测量软件,PowerMetrix是一款多功能、易操作的软件,此软件可编程进行重复测量任务,以达到全自动测量。PowerMetrix拥有精密影像处理、获取坐标数据和几何运算等功能。测量结果可直接输出为EXCEL格式。另外,可供用户选配的PowerMatch软件可显示工件点云,通过将点云与CAD设计图进行比较,可直接反映出工件与原设计的差异。

使用美国OPTEM 7:1电动变倍镜头(标配)
* 全自动倍率控制
* 采用步进马达和霍尔传感器技术
* 良好的重复精度,运行稳定

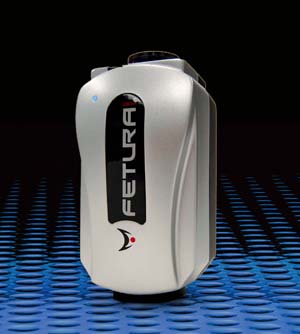

革命性的Fetura 12.5:1光学镜头(选配)

世界首创、领先技术,非传统变倍镜头可比
* 采用线性导轨传动
* 闭环直流马达驱动
* 变倍速度最快,最小倍率到最大倍率的变换时间为0.8秒
* 噪音最小
* 倍率和镜头中心重复性最高


灵活自动调节光源
采用七向十四位环光,已申请专利,每组灯光具有独立照明控制功能,用户可以开启或关闭任意组灯光和对光源强度进行调节,也可以采用自动调节光源亮度来达到最佳测量观察效果。即使对不同工件运行同一程序时,微小区别都能得到最佳化的亮度调节。


影像导航装置
利用一个广视野的镜头,能将整个工件显示在视野里,可以通过鼠标单击就可以机台定位,并自动移动到指定位置,大大缩短寻找测量位置的时间,提高测量效率。当工作表面有很多相似特征时,此功能显得尤为重要和突出,大大增加操作者舒适性。

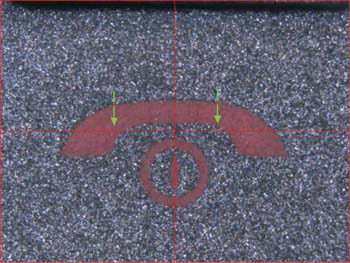

边界分析功能
彩色数字CCD进行色阶处理,将细微的色差转换为高对比度的灰阶影像进行影像处理,从而对于表面颜色有差异的区域边界都能自动寻找边界和进行测量。


良好软件使用界面
PowerMetrix操作软件,提供良好的人机操作界面,使用者能很快找到经常使用的功能,并配有生动的智能提示。具有测量学习功能,当需要重复测量同一工件时,只需使用学习功能完成一次测量,软件便能自动完成其它的测量。


程序支持VB语言功能
软件除包括自身的测量功能,同时也支持VB语法,可实现二次开发的功能,用户可以自定义窗体、控件等,特别能满足高阶用户的要求,以达到更灵活、功能更强大的使用。

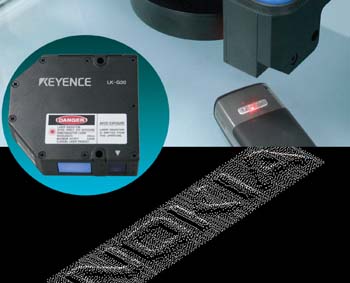

镭射扫描系统
选配镭射扫描系统,可进行镭射精密对焦和高速工件扫描。另外,可快速获取点云,通过选配的PowerMatch软件,可将采集后的点云数据与CAD模型对比,以图像格式清晰地反映出工件偏差。

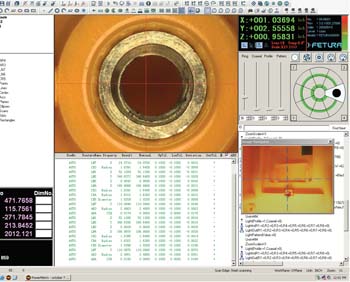

PowerMetrix 视像测量软件

使用灵活、多功能、功能模块超强组合
为满足制造业的各种测量要求,PowerMetrix视像测量软件除了具备其它品牌非接触式测量机的测量功能外,还开发了多种先进功能,以增加测量应用的广泛性.


模型空间 — 建立模型空间,在影像空间对工件进行量测后可以切换到模型空间对量测特征进行观察,对特征可以任意旋转和缩放。还可以加载机台模型和测量仪器对量测的特征进行观察,形象直观逼真。

多点自动对焦 — 采用影像对焦进行高度测量,能对表面采样40×40个点进行清晰度计算。

影像拼接 — 完成大工件的量测,指定开始点与结束点,影像会以其为对角线的矩形区域完成影像的拼接功能。

焦点合成 — 将不在同一高度的工件表面通过焦点合成为清晰影像。

边界扫描 —边界扫描分析,扫描物件的轮廓,可以自定义扫描点距离和扫描结束点。扫描文件支持CAD图文件、点云分析系统.


PowerMatch 3D色阶比对分析软件
PowerMatch将测量系统扫描得到的坐标数据点云与理论的CAD模型比较,用颜色及指引线表示实际产品与理论CAD图档的差异程度,从而可以对3D曲面和平面进行有效分析。其次,PowerMatch还可以进行2D数据分析,比如截面图、环状和轮廓等

产品设计
1.验证逆向产品设计精度
2.验证快速模具生产产品的精度

产品制程
1.验证模具精度
2.验证模温对产品精度的影响
3.验证不同材料对产品精度的影响

产品组装
验证组装推拉力、夹具固定装置和环境对产品产生的形变

产品客户承认
直观的2D图形化报告及3D检视报告有助于客户对产品的承认

测量行程:200×200/300×300/500×500/800×800mm

量测范围(mm) :X    500、Y   500、Z   250
技术指标
影像摄取系统 德制1394接口,数字式1/2" 高分辨率彩色CCD,最高达到每秒80幅显示频率
分辨率  0.1μm
重复精度 X,Y=2.0 Z=2.5(μm)
量测精度 U1 X,Y =2.0+L/250μm、U1 Z   =3.0+L/250μm、U2 X,Y =2.5+L/250μm
光源照明系统 同轴光(2组白色LED,含图案对焦光学片及机构)
轮廓光(白色方形LED)
环光(白色7向14位附彩色CCD)
雷射系统 Keyence LKG30 、光点理论直径:30μm、工作范围:±4.5mm、参照距离: 30mm、光波长度: 650nm
CCD对焦(分两种模式) 一、快速对焦(约1.5秒)   二、高精度对焦
雷射对焦 缩放倍率   (2*3段同轴Zoom): 1X物镜  25X               50X               100X       (分辨率: 1280X1024   17')
                                                   2X物镜  50X               100X              200X       (分辨率: 1280X1024   17')
焦距/工作范围 1X物镜  92mm/81-93mm
2X物镜    36mm/34-37mm
机械特性
机器型式 花岗岩床台固定桥式
机器重量 净重/毛重:1080kg/1230kg
最大载荷 30Kg
最高运行速度 X,Y=300mm/sec        Z=200mm/sec
最高加速度 1000mm/sec²
系统特点
控制系统 全自动CNC控制系统
驱动系统 四轴程控:三轴交流伺服马达全闭回路控制,高精密级线性滑轨与预压滚珠螺杆驱动,
步进马达Zoom同轴控制镜头组
软件配置   Software   标准       Smart Inspector Pro 3.0
操作系统  Windows XP
外部工作环境 电源  Power supply:220V     50Hz - 60Hz    电流>10A

可随时看机、测试工件!
