产品名称:两点式柱塞规

型号:OD系列
品牌:OSKAR SCHWENK
原产地:德国

产品详细介绍:

OD柱塞规
OD柱塞规是一款机械型、两点接触式内径测量系统,适合于手动和自动测量。每一个测量规都是根据指定的直径和相应的公差特别订做。

OD柱塞规可以订做的尺寸从1.6到800mm,除了测直径外,也可以检测直径的外形,如真圆度和圆柱度,柱塞规测量值的显示,通过显示表显示,显示表可先用机械表、数显表或电子探头。应用:
OD柱塞规是一款稳定的、操作简单的内径测量仪。

优点:
* 高精度
选择内径量仪的精度,主要看它的重复精度。OD柱塞规的重复精度为0.5~1um

* 操作简单
OD柱塞规测量内径时,不需要通过显示表查找反转点,因此操作简单,对操作人员没有技术要求。

* 高测量稳定性
OD柱塞规,为被测孔量身订做,测量过程中自动对中,因此,没有人为误差

* 快速测量过程
将柱塞规塞入到被测孔中,即可马上读出测量值,因此,使用OD柱塞规可在短时间内完全大批量零件的测量。

* 灵活性
所有OD柱塞规的测头与手柄的连接都是M11*0.75,所以灵活性很大,手柄可接所有的柱塞规。另外,也可以选择带角度的手柄或测量深度延长杆,以满足不同的测量需求。

* 无倾斜
OD柱塞规测头的圆柱面设计,可保证测量过程中,无倾斜。

* 耐用,使用寿命长
OD柱塞规测头选用加硬工具钢,磨削加工到所需的直径,因此,非常适合于加工中使用。
如果客户有需要,测头也可采用镀铬,更耐磨损。
测头的接触部分采用钨钢测球,锥形测针的材料为钨钢。

* 校正简单
OD柱塞规的校正,通常在测量前进行,只需要使用环规或千分尺就可以校正。


功能:
对中
在孔内测量时,OD柱面的表面线与测量仪自动对中。OD柱面的长度根据直径的大小选定,以获取理想的对中效果。

测量行程的转移
带有测量触点的探头置于柱塞规中。探头被锥形的测针分开,测针的材质为耐磨擦的钨钢。
与被测物的测量触点移动,将移动量转移锥形测针,随着测针的移动,移动量会直接在与之接触的显示表上显示出来。锥形测针通过精密磨削加工而成,很好的保证的测量精度。

结构:
OD柱塞规测量系统包括以下部件:



显示表(机械表、数显表、电子探头)
手柄,手柄的螺纹接头为M11*0.75,适合于所有的OD柱塞规

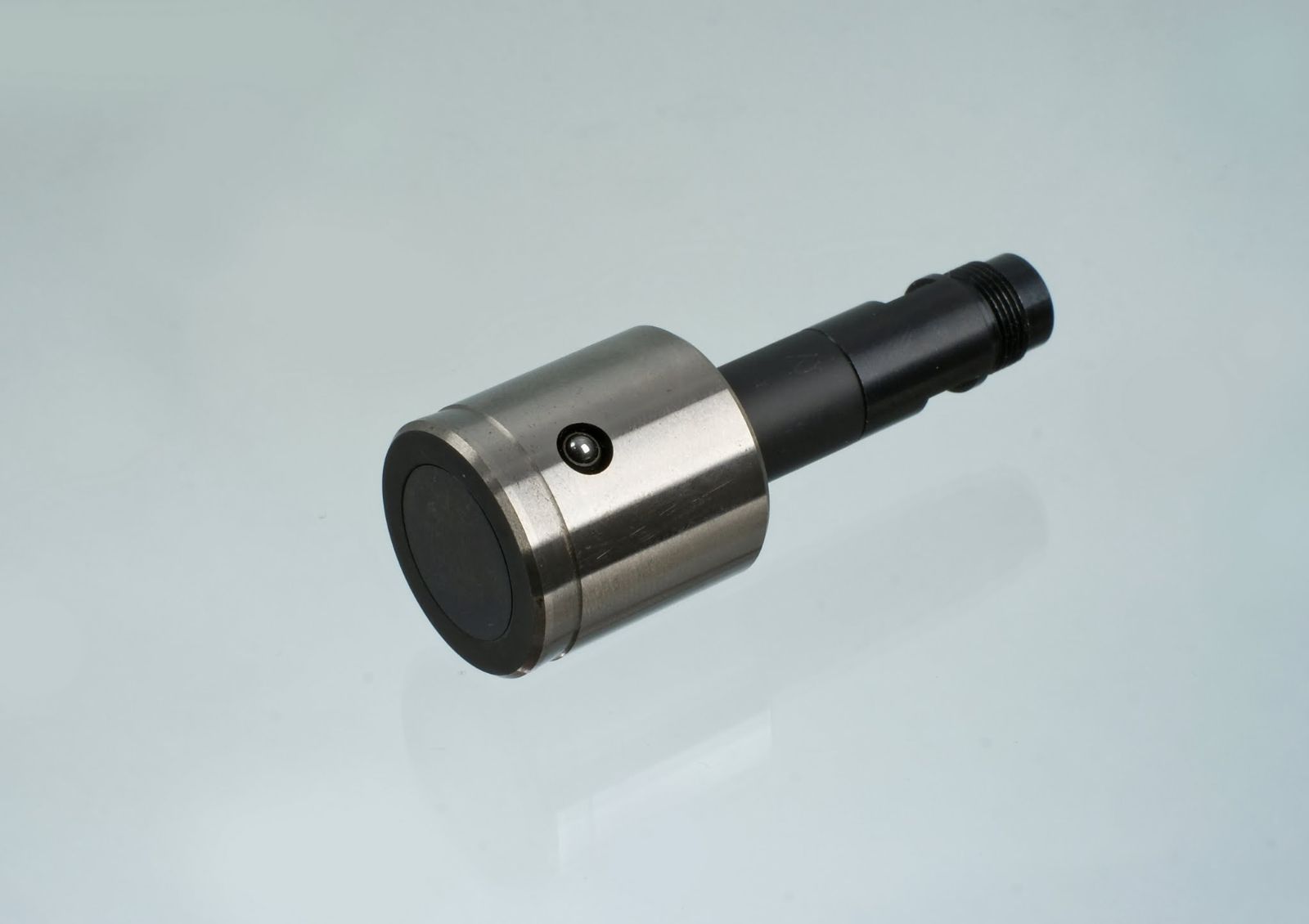

柱形测头,测头采用加硬的工具钢经过磨削而成,同时,也可按靠客户需要,镀铬,柱形测头的尺寸根据孔径和公差订做,测头内包括延长杆和锥形测针。

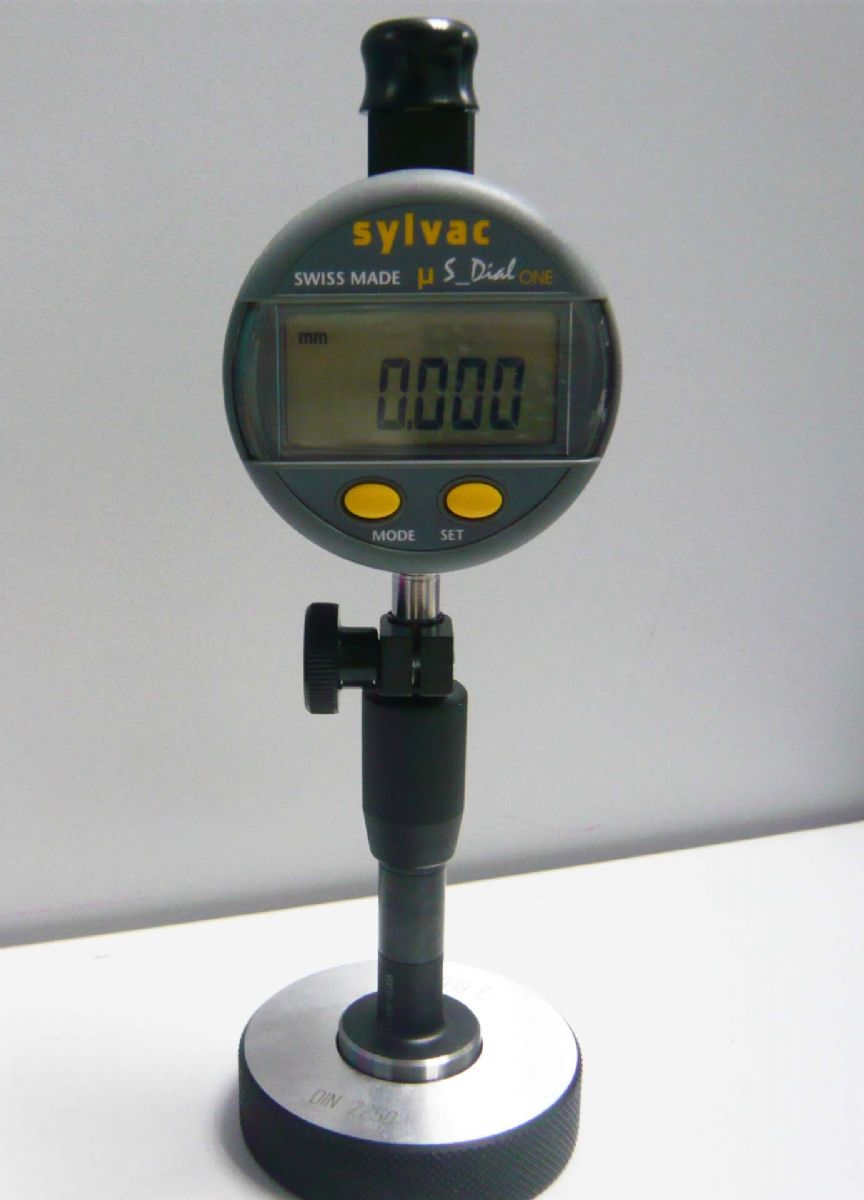

设定环规,进行校正
可选项:深度止位规
可选项:测量深度延长杆




基本设计:
根据被测孔不同,柱塞规分三种设计,标准孔、通孔和盲孔。这三种的区别的是接触测头与柱塞规底部的距离h值。

标准型的h值
标准型适合于通用测量。



h=10mm
这种适合于通孔

h=1或1.5mm
这种适合于盲孔或有轴台的孔。


 测头接触部分可选用的材料
钨钢
镀铬
红宝石
陶瓷
钻石
树脂(塑料的一种,用于抛光面)

根据被测孔的材料和表面,可选择以上特殊材料

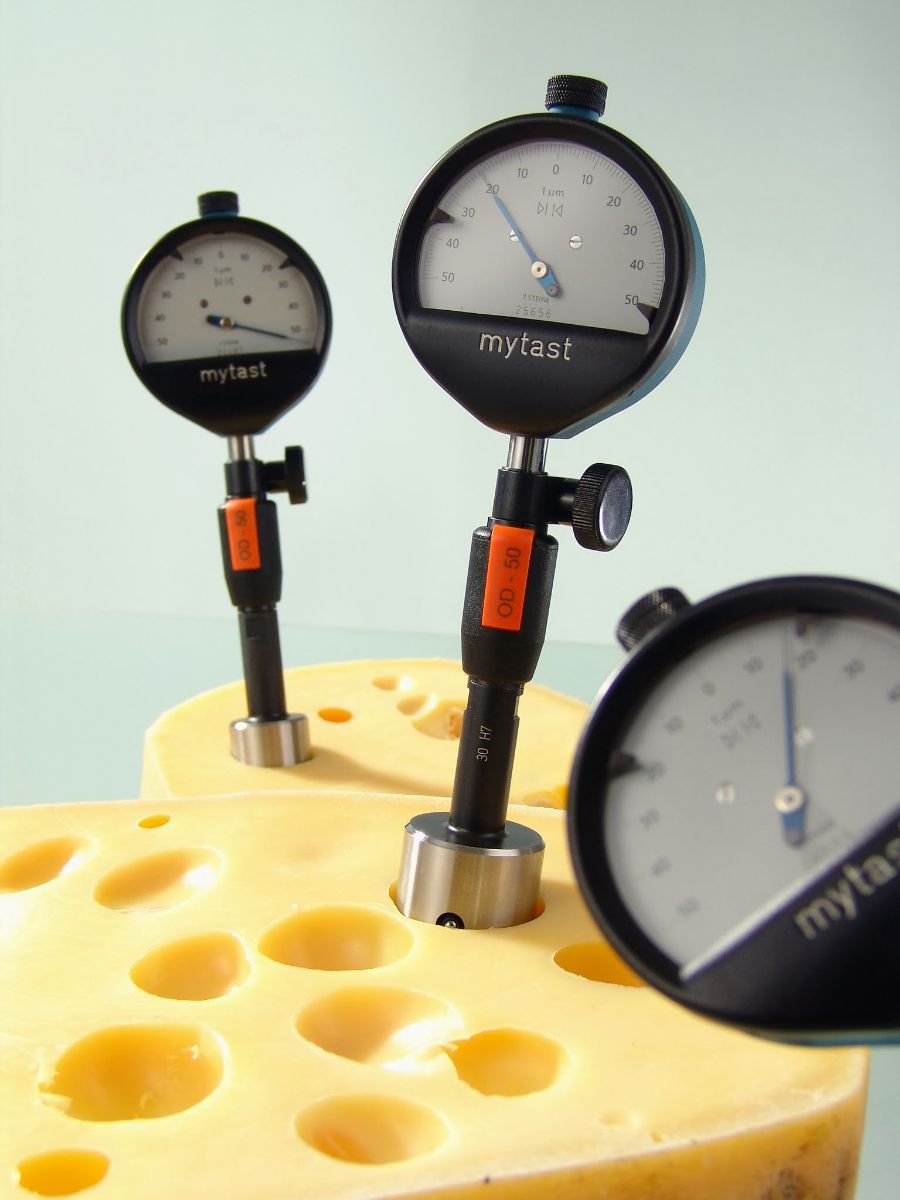

实例图






基它OD规

十字架测头
为了确保测量的准确性及操作的方便,130mm以上的测头设计成十字架式。
130~500mm盲孔的直径测量可选配短的对中板。









特殊设计:
为了适应各种测量,OD柱塞规内径测量系统提供了多种选择。
-          加大或减小测量行程
-          更小的测量公差
-          测头接触部分选用特别材质,如合成物、陶瓷、红宝石、镀铬等
-          测头接触部分可根据客户需要设计成特殊形状,如加大直径的磨菇型触头、锥形触头等
-          测头圆柱面镀铬
-          特殊倒角,如用于自动测量
-          用于多边形工件的三点设计柱塞规
-          其它特殊测量方案,如锥度测量时,采用一个测头内多个测量轴。如平行距离测量,用于测量沟槽或轮廓。

配件

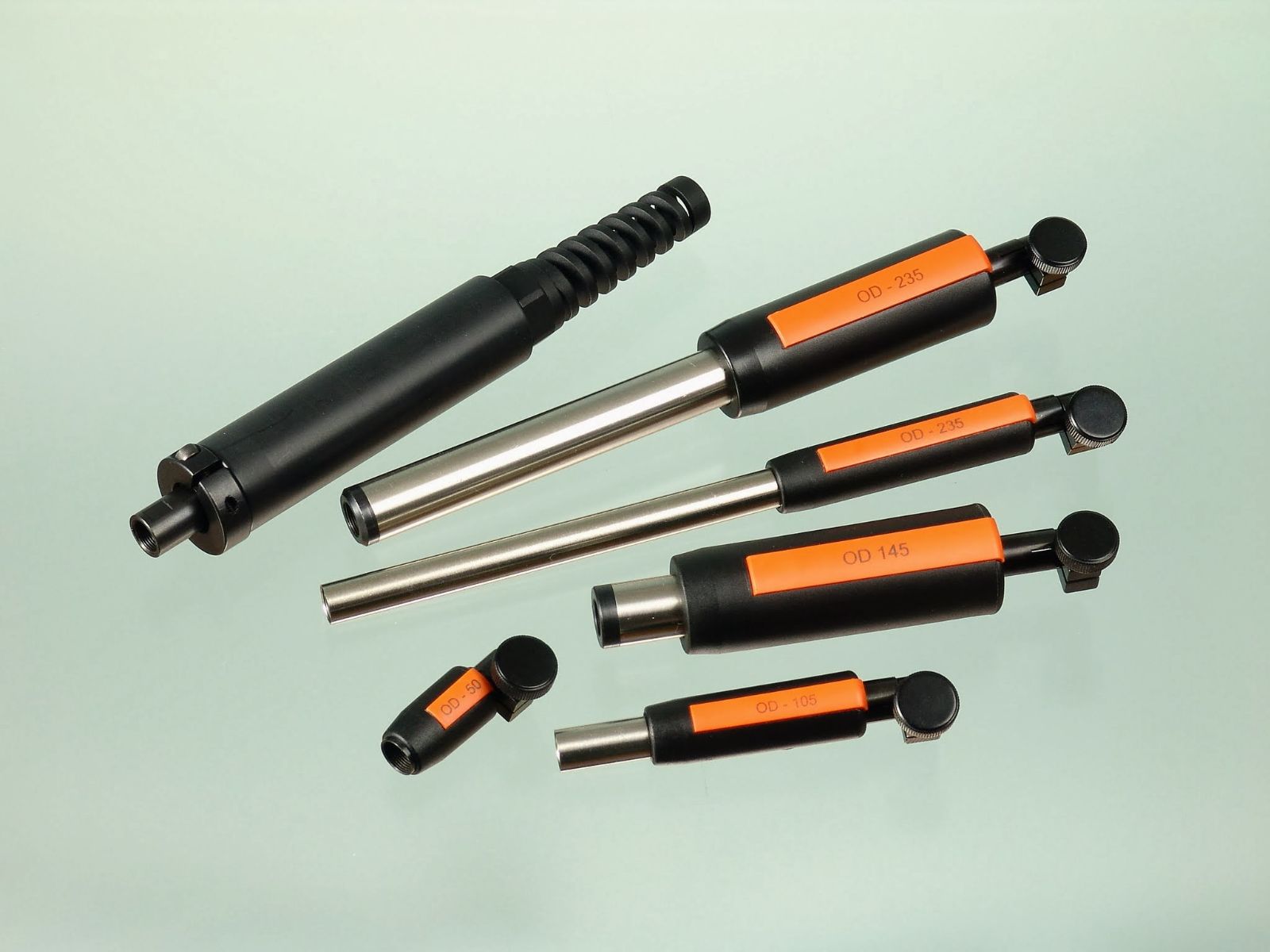

手柄:
-          不同长度
-          夹持柄径为8 h6或3/8”
-          用于电子探头等
-          带反弹装置,收回测量力

深度延长杆
延长杆采用镀镍材料,用于测量较深的孔。大于4mm的孔适用

角度配件
用于较难到达的内径的测量

深度止位块
用于特殊深度内径的测量,采用深度止位块,可获取更高的稳定性

测试台
用于静止测量



浮动手柄
适合于自动测量站和自动测量台


 规格:
量测范围     mm 重复精度        mm 指示范围    mm 标准型测量点高  h mm 型号 通孔型测量点高  h mm 型号 肓孔型测量点高  h mm 型号


2.5 - 6 0.001 0.15 1.5 300 00000 6 300 00002 1 300 00001
6.1 - 12 0.0005 0.2 2.5 301 00000 10 301 00002 301 00001
12.1 - 20 302 00000 302 00002 302 00001
20.1 - 30 3.5 303 00000 303 00002 1.2 303 00001
30.1 - 40 304 00000 304 00002 304 00001
40.1 - 60 305 00000 305 00002 305 00001
60.1 - 80 0.001 4 306 00000 306 00002 306 00001
80.1 - 100 307 00000 307 00002 307 00001
100.1 - 110 308 00000 308 00002 308 00001
110.1 - 120 309 00010 309 00012 309 00011
120.1 - 130 310 00010 310 00012 310 00011
130.1 - 140 0.002 0.2 7 311 00001 18 311 00000 6 311 00002
140.1 - 150 312 00001 312 00000 312 00002
150.1 - 160 313 00001 313 00000 313 00002
160.1 - 170 314 00001 314 00000 314 00002
170.1 - 180 315 00001 315 00000 315 00002
180.1 - 190 316 00001 316 00000 316 00002
190.1 - 200 317 00001 317 00000 317 00002
200.1 - 300 318 00001 318 00000 318 00002

轴-Ø h(mm) 十字型测头 h(mm) 十字型测头
1301-140 7 31100001 18 31100000
1401-150 7 31200001 18 31200000
1501-160 7 31300001 18 31300000
1601-170 7 31400001 18 31400000
1701-180 7 31500001 18 31500000
1801-190 7 31600001 18 31600000
1901-200 7 31700001 18 31700000
2001-300 7 31800001 18 31800000
