产品名称:高精度三维扫描仪CyberGage 360

型号:CyberGage 360
品牌:CYBER OPTICS
原产地:美国

产品详细介绍:
CyberGage 360高精度三维扫描仪 一键实现全自动三维扫描和检测


品牌:CYBEROPTICS
型号:CyberGage 360
名称:高精度三维扫描仪

CyberGage360为通用检测设备,可以广泛使用于医学设备,汽车和航空工业领域。为小型工件提供高速高精度的扫描检测。
只需按下一个按钮,就能够以史无前例的速度和精度,全自动完成三维非接触扫描和检测。
检测时,只需三步:
三维扫描检测过程



无需夹具
无需找正工件
自动同CAD数模进行比对


一键检测,最简单的检测系统

CyberGage360无需装夹具或手动找正即可实现工件的三维扫描和检测。打开舱门,将工件放在内置的玻璃平台上并
按下开始键即可完成工件检测。系统可以在读取工件二维识别码后自动调用相关测量程序。无需专业培训即可直接操
作CyberGage360,同时获得计量级的检测精度。

CyberGage360以超高密度点云实现工件的全方位无死角扫描,然后使用内置的工业标准软件Polyworks inspector,
同CAD数模自动完成找正,CyberGage360自带Polyworks软件许可证,用户可在Ployworks全球指定培训点获得免
费的专业软件培训

MRS技术极大消除了常见的白/蓝光扫描数据的测量失真(闪光),可以获得计量级的测量精度

MRS(多重反光消除)传感技术带来的高精度CyberGage360采用CyberOptics公司专利的蓝光三维扫描系统。该系统
能够最大程度抑制失真和反光,从而获得计量级的测量精度。CyberOptics的MRS技术, 是世界手机制造业检测系
统中的最核心技术。

MRS技术可以从多个传感器中连续采集数据,并以极高速度平行传递多重影像。为了获得计量级的测量精度.
CyberGage360从高精度编码器中获得海量数据,并采用专利算法将数据注入单个坐标系统。无需最佳拟合即
可获得7 μm +L/10000的空间精度和5μm的重复精度,该精度已经通过NIST (美国国家计量研究院)认证

MRS消除光亮工件表面漫反射的能力. 优于世界上所有的投影扫描技术。在专利算法加上MRS技术的基础.上,
诞生了划时代的超高精度扫描。

MRS技术消除了工件表面对测量的影响,从而获得高精度扫描数据.

无需夹具夹持工件,极大降低了用户在夹具上的费用投入

仪器特点:

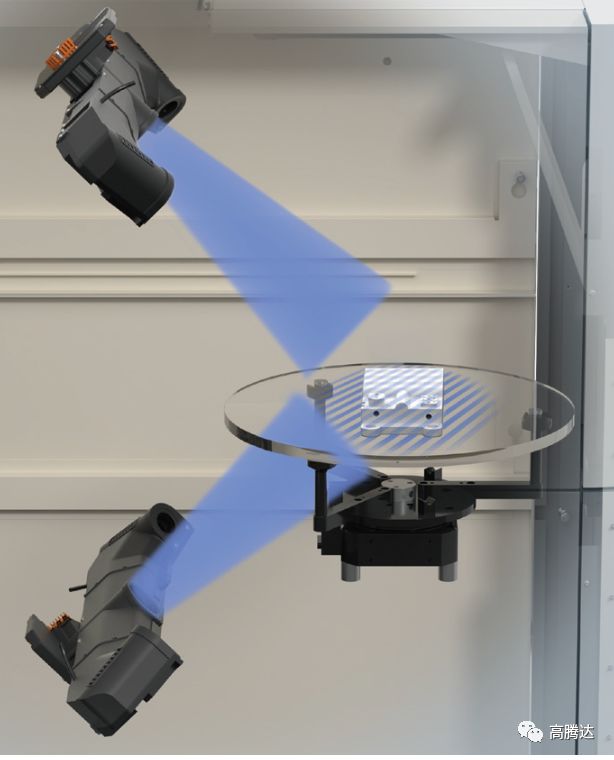

CyberGage360 Multiple Scanning Sensor Architecture
被测工件可以放置在一块经过认证的,极度平整的高透光玻璃平台上。平台的上下方各固定一套CyberGage360
系统专利技术的蓝光扫描传感器。玻璃平台的高透光性, 使得传感器可以连续获取扫描数据而不用翻转零件。
这一优势是其它扫描系统或者传统测量设备所不具备的。

CyberGage360同时采用全包围设计, 消除了外界光线对测量精度的影响。CyberGage360体积小,可以放置于
车间或计量室,实现各种小型工件的单件或批量检测。

自动完成三维工件扫描并提供检测报告的时间少于三分钟
同传统三坐标测量机相比,CyberGage360可以在极短时间内完成工件的检测。通过零件全表面扫描,实现零件尺寸、
型面和形位公差的检测,并可以自动同CAD数模进行比对,进而生成检测报告。所有过程均在三分钟之内完成
●CyberGage360内置360度转台
●可以在360度范围内设定6一12个自动旋转角度,软件以此获得工件的数百万点云并最终完成工件的扫描和检测。

CyberGage系统认证
CyberGage360符合NIST (美国国家标准与技术研究院)可溯源标准
●可以自动记录工件的二维识别码。并且能够在当前工作环境下实现自校准,以保证最佳的测量精度。

三维AOI (自动光学检测)或产品比对工具
CyberGage可以作为一种自动光学检测工具.实现产品的快速高精度检测.或者作为产品对比分析工具,在测量
一个工件的标准样件后. 将其结果作为该工件的样板,对后续工件进行误差分析。

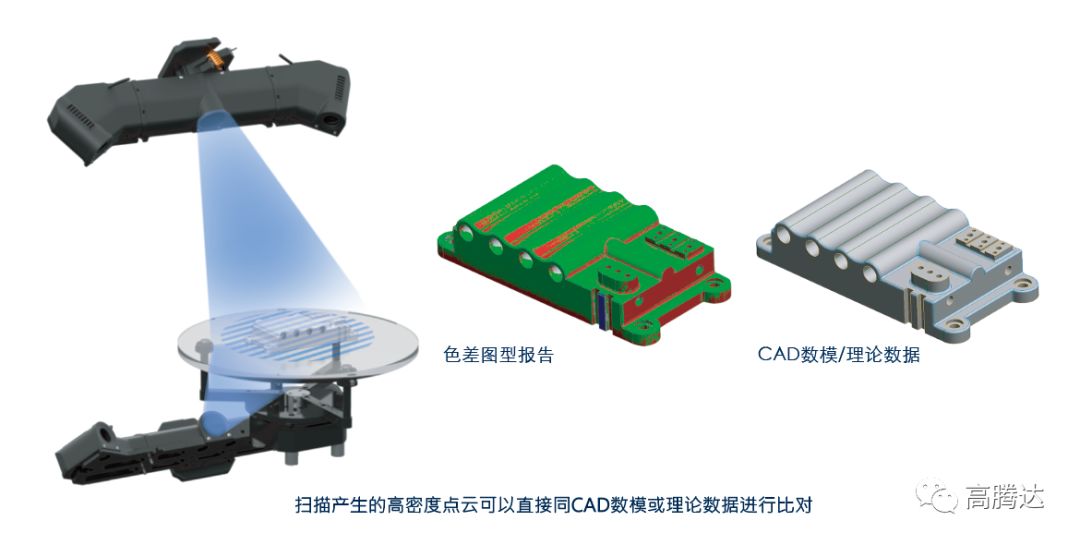

使用带有PMI信息的CAD数模,可以全自动生成测量程序和检测报告
CyberGage360对工件进行全方位扫描后,可以在内置的Polyworks软件中实现自动找正.如果CAD数模中含有PMI
(工件加工信息) . Polyworks 软件就能够自动生成包含尺寸和形位公差的检测报告。并对设定的矣键尺寸自动进行
SPC统计分析。同时,扫描的点云数据还可以同CAD数模进行曲面误差比对,按照设定的曲面公差生成色差图形
报告。报告中工件上的红色或蓝色部分代表该部分已超差或合格。检测结果还可以在
Polyworks Inspecion Viewer软件中,以数字化的形式在制造商,供应商和最终客户之间实现快速共享。

技术规格:
工作行程 200mm直径x 100mm高的圆柱形
区域(8”直径x4”高)
传感器技术 采用蓝光的MRS专利技术
空间精度 7μm; 0.007mm +L/10000mm
(ISO 10360)
重复精度 5um;0.005mm
检测速度 最多1千6百万个点/工件/位置。
通常检测时间少于3分钟
CDRH (美 国FDA标准)安全认证 对人眼安全-无需采取任何防
护措施
控制系统 内置高性能定制PC系统
环境温度要求 环境温度= 20°C +/- 3°C
(68.5°F +/-5°F)
时可保证系统精度
湿度要求. 50% +/-30%
工件承重 最大2.0 kg (4.4 Ibs.)
数据输出格式 STL,PLY, OBJ, ASC
供电要求 110~ 120V+/-10% 1 phase/
50一60hz+/-3.5%
随机部件 内置PC控制器; Polyworks Inspector
测量软件, 包括: 1年免费升级,
软件操作手册,保养手册
以及1次免费培训( Polyworks培训中心)
保修 1年免费保修(特殊零部件外)

外形尺寸:
/var/folders/v2/jt339_jn3032shfbyjsy91vw0000gn/T/com.microsoft.Word/WebArchiveCopyPasteTempFiles/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1
