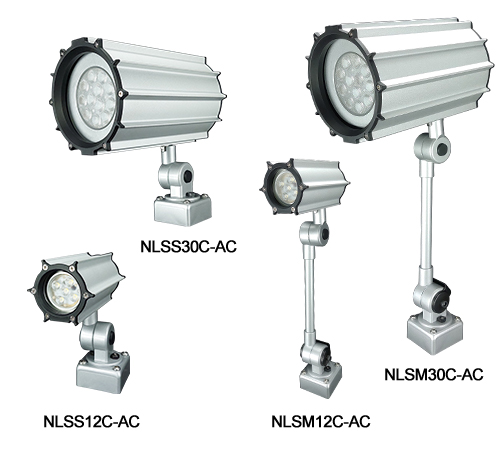

产品名称：日本NIKKI 日机NLS-12/NLS-30C系列LED聚光灯NLSS12C-AC NLSM12C-AC NLSS30C-AC NLSM30C-AC

型号：NLSS12C-AC NLSM12C-AC NLSS30C-AC NLSM30C-AC
品牌：NIKKI 日机
原产地：日本

产品详细介绍：

日本NIKKI 日机NLS-12/NLS-30C系列LED聚光灯工具機照明燈具,龍門機台工作機,五軸機台工作燈

特色

加长和加大后的灯体结构提供了比原设计更明亮、更宽广的照明，是原来的2~3倍，适合大型门式加工机使用。

灯体由铝合金和不锈钢制成，玻璃为钢化玻璃，坚固耐用且不易破损。

恒流驱动和充足的保护电路延长了LED的寿命，并采用了出色的绝缘设计以减少噪声干扰。

我们独立开发的保护电路设计可防止浪涌电流和因浪涌引起的突然停电。

非常适合机床内部照明，采用全球最受信赖的LED灯。

适用于该系统的应用

大型机械和门式加工中心。

光源温和且无闪烁

IEEE 1789（照明闪烁效应与评估标准）建议安全闪烁率为8%，约3%时人眼几乎无法察觉闪烁。

日本型号采用独特设计，进一步将闪烁降至2%以下，消除普通静态照片和视频中的闪烁，采用240fps 即使使用高帧率设备，也不会有闪烁的条纹。它非常适合需要高精度摄影或长时间肉眼观察的应用，如图像检测和目视检测。

※ 下图显示了日本飞机产品照明下的状况

[标准LED灯] 拍摄时会观察到闪烁和条纹

[日本机械产品] 灯光温和均匀，无闪烁

规格

色温	5,700K
期待长寿	工作温度40°C，40,000小时 ※ 当初始照明降至70%时，寿命假设为
工作温度	-10°C~40°C（指未结冰状态）
保护级别	IP67（仅灯头内部）
标准布线	3米（VCTF0.75毫米）2x2C）
电源	AC110V
认证

配备轻角度	40°
可选配件	防油线可达3米
	L形底座（AL-23）
	C型基地（AL-28B）
	插电线：2米（AC110V）
	光分布角：25°

JIS照明标准

根据JIS Z9110：2010标准，工作台的照度必须达到500lx，才能达到工作场所照明标准。

中型机器使用（NLS-12C）

中型机床采用40°光分布角，测量NLSS12C 1.5米正下方的500lx照度，约为NLSS-05C的两倍。

JIS 照明規範

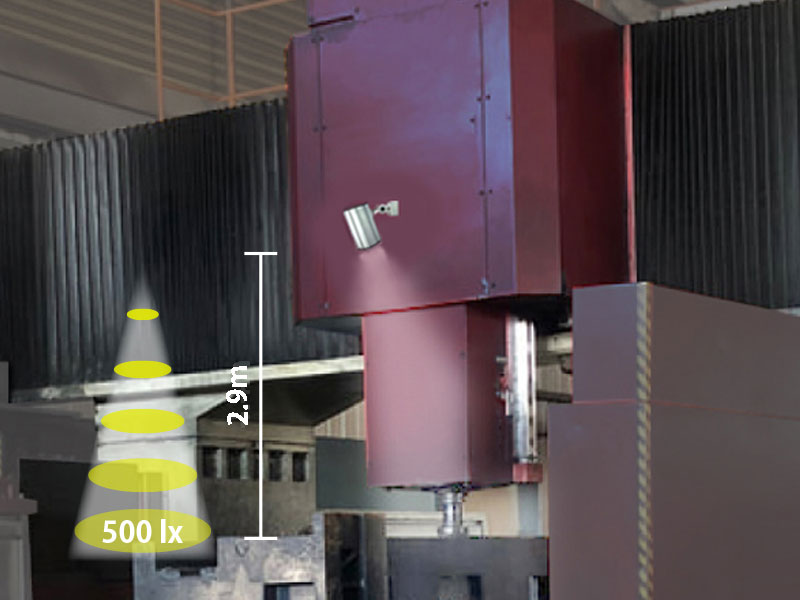

用于大型设备（NLS-30C）

40°光分布角位于正下方2.9米处，测得照度为500lx，足以为大型机器提供充足照明。

JIS 照明規範

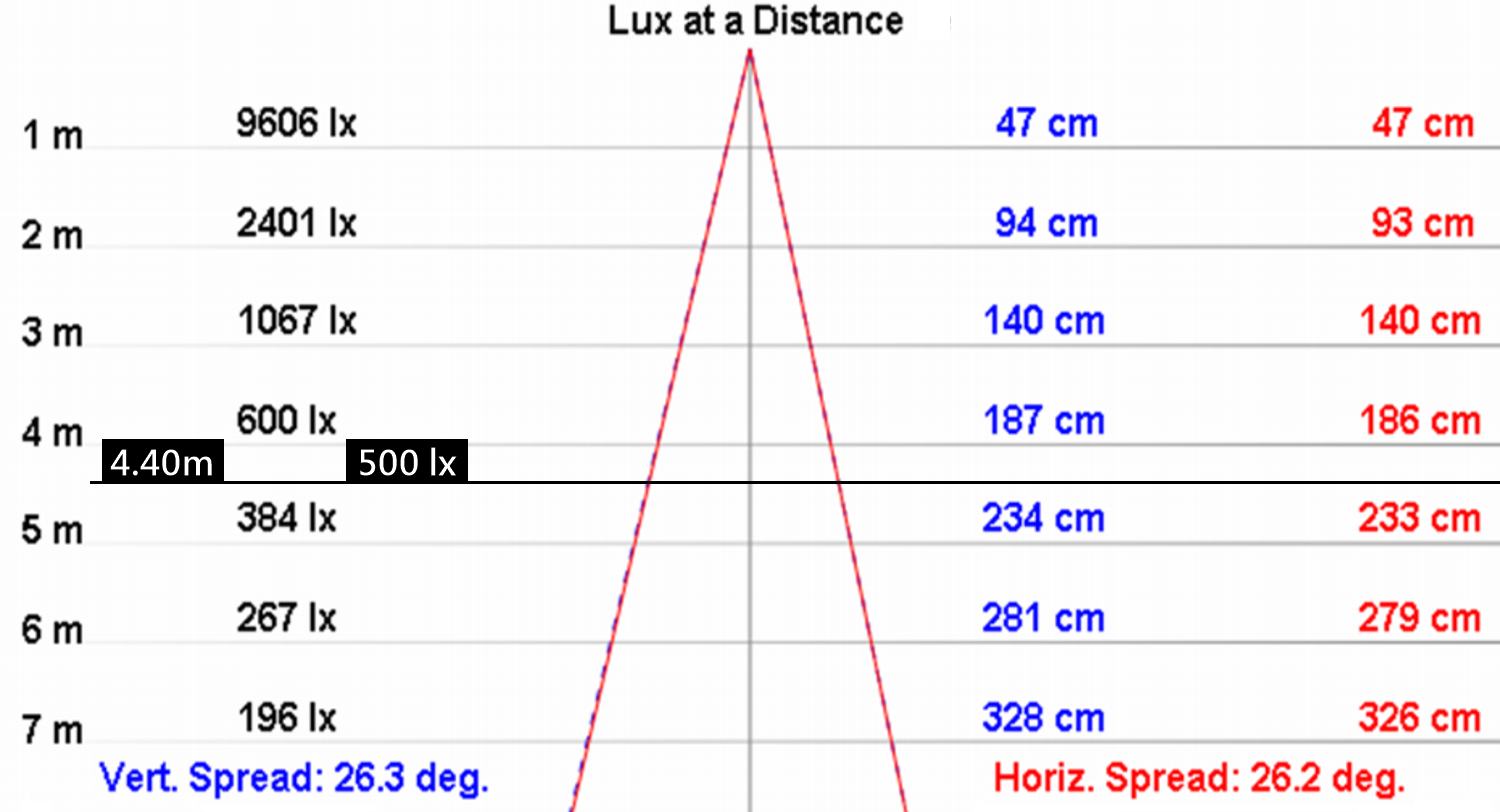

光分布曲线数据

NLS-12C 波束角 25°

NLS-30C 波束角 25°

NLS-12C波束角40°

NLS-30C的波束分布角为40°

标准型号列表

模型	绘图	光通量	照度（1米）		电源	功耗
模型	绘图	光通量	25°	40°※	电源	功耗
NLSS12C交流电	PDF DXF	900 LM	3,470 lx	1200 lx	AC110V	10瓦
NLSM12C-AC	PDF DXF	900 LM	3,470 lx	1200 lx		10瓦
NLSS30C-空调	PDF DXF	3100 LM	9,600 lx	4,480 lx		30瓦
NLSM30C-AC电	PDF DXF	3100 LM	9,600 lx	4,480 lx		30瓦

※ 该产品的标准光束角为40°。

※ 可选插头线;请在模型后端添加（2M+P）。

尺寸绘制

NLSS12C交流电

NLSS12C尺寸圖

NLSM12C-AC

NLSm12C尺寸圖

NLSS30C-空调

NLSS30C尺寸圖

NLSM30C-AC电

NLSM30尺寸圖

可选配件

序列选择方法

	支撑臂很长	模型	电源	光学透镜	可选
NLS	S = 无支撑臂 M = 中臂	12C 30C	交流电 = 交流110伏 ※请使用单相交流电源。	L25 = 25°透镜无标记 = 40°镜头	L形底座（AL-23） C型基地（AL-28B）插头线 2m 兼容AC100~120V 电源选装时请在机型后端添加（2M+P）
