产品详细介绍：

德国Jager高速锯切电主轴

型号：C100-M430.03 K3
产品编号 11204003
产品名称：电主轴
手动换刀


轴承：

钢球轴承（个）	4
永久油脂润滑	免维护



电机

电机技术	三相异步驱动装置（无刷、无传感器）
频率	500 Hz
电机极数（成对）	1
额定转速	30.000 rpm
加速/制动参数每秒	10 000 rpm

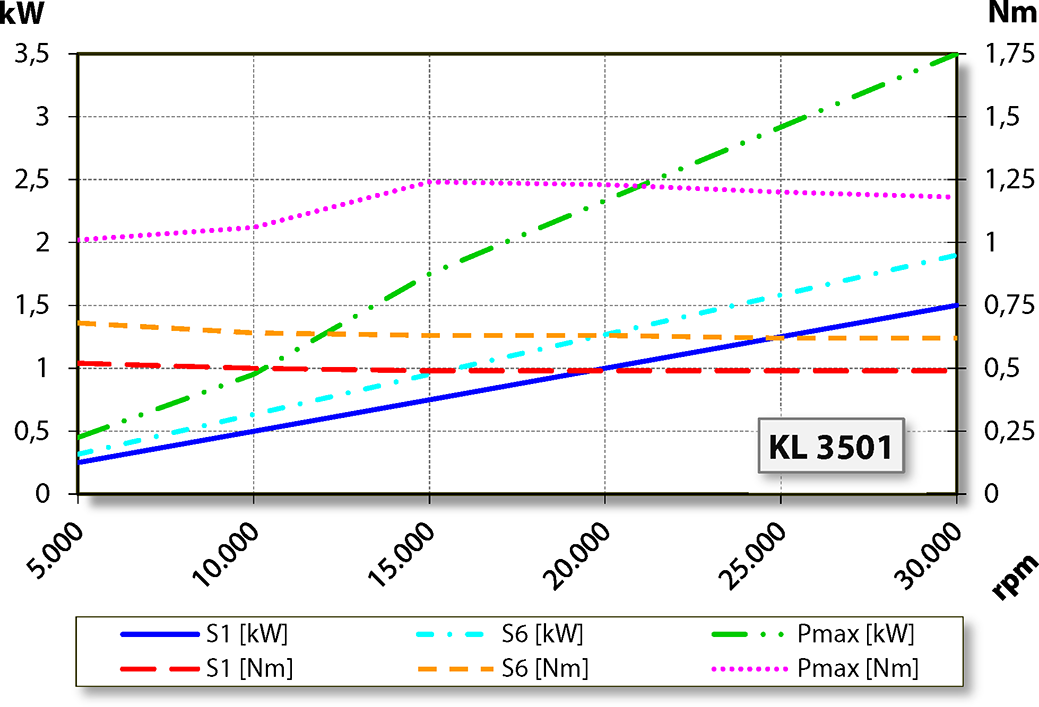

功率值——液体冷却

	Pmax./5s	S6- 60%	S1- 100%
额定输出功率[kW]	3,5	2,6	2,3
扭矩[Nm]	1,24	0,96	0,82
电压[V]	200	200	200
电流[A]	14	10	9,5

功率值——压缩空气冷却

	Pmax./5s	S6- 60%	S1- 100%
额定输出功率[kW]	3,5	1.9	1.5
扭矩[Nm]	1,24	0,68	0.52
电压[V]	200	200	200
电流[A]	14	7	6


特征

电机保护	PTC 130° C
外壳	铝
法兰面	100 mm
T型槽	DIN 650-8
集成有电主轴托架
冷却	压缩空气冷却 液体冷却
散热	通过外壳
外壳温度	< + 55° C
工作环境温度	+ 10° C ~ + 45° C
空气轴封
防护等级 (已打开密封空气)	IP54
刀具更换	手动换刀
夹头型号	ER 20 可选配件
右转
设备插头	7针(Amphenol C16-1)
重量	~5.5kg
内部锥体径跳	< 1 μ
