产品详细介绍：

德国Jager法兰盘电主轴

型号：F80-M530.05 K02S5R
产品编号 10205019
产品名称：法兰盘电主轴
手动换锥
用于高速铣削、磨削、钻孔、雕刻的电主轴

轴承：

混合球轴承（个）	4
永久油脂润滑	免维护



电机

电机技术	三相异步驱动装置（无刷、无传感器）
频率	1000 Hz
电机极数（成对）	2
额定转速	30.000 rpm
加速/制动参数每秒	10 000 rpm



功率值——液体冷却

	Pmax./5s	S6- 60%	S1- 100%
额定输出功率[kW]	6,9	5,2	4,6
扭矩[Nm]	2,94	2,02	1,88
电压[V]	351	354	366
电流[A]	16	11	10


特征

转速表	磁敏电阻(TTL) 信号数= 6
电机保护	PTC 160°C
外壳	不锈钢

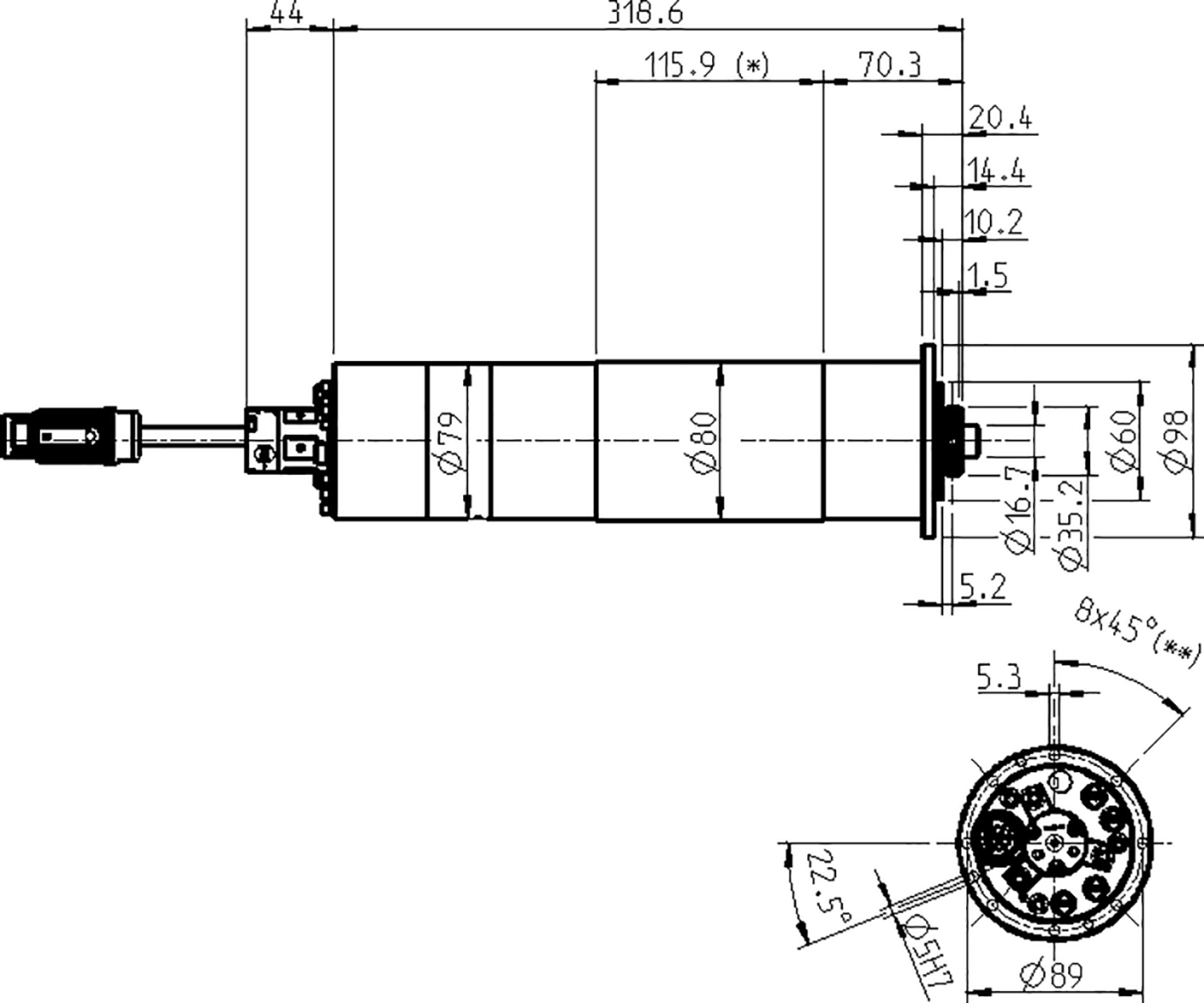

外壳直径	80 mm
法兰直径	98mm
齿轮节圆	Ø 89 mm (8 x Ø 5,3 ) 适用螺栓:M5
冷却	液体冷却
工作环境温度	+ 10° C ~ + 45° C
空气轴封
防护等级 (已打开密封空气)	IP54
冷却剂内部供给线
旋转接头	< 80 bar < 10 L/min
刀具更换	手动换锥
刀架	HSK-C 32
夹紧范围最大为	13mm
右转和左转
设备插头	9 针(SpeedTEC) 电缆长度0,2 m
重量	~8kg
内部锥体径跳	< 1 μ
轴向跳动	< 1 μ
