产品详细介绍：

德国Jager法兰盘电主轴

产品名称：法兰盘电主轴
型号：F100-M636.04 S11
手动换锥
产品编号10206003
用于高速铣削、磨削、钻孔、雕刻的电主轴

轴承：

混合球轴承（个）	4
永久油脂润滑	免维护



电机

电机技术	三相异步驱动装置（无刷、无传感器）
频率	1200 Hz
电机极数（成对）	2
额定转速	36.000 rpm
加速/制动参数每秒	10 000 rpm

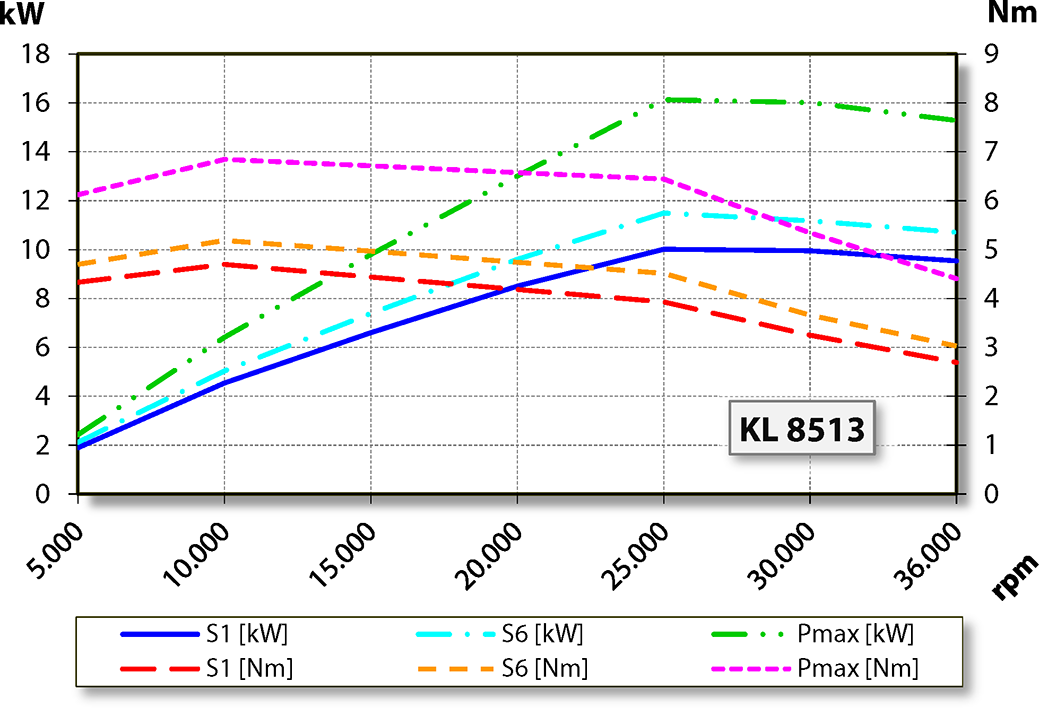

功率值——液体冷却

	Pmax./5s	S6- 60%	S1- 100%
额定输出功率[kW]	16,1	11.5	10
扭矩[Nm]	6,85	5,19	4,7
电压[V]	380	380	380
电流[A]	38,4	28,5	25,7


特征

转速表	磁敏电阻(TTL) 信号数= 6
电机保护	PTC 130°C
外壳	不锈钢

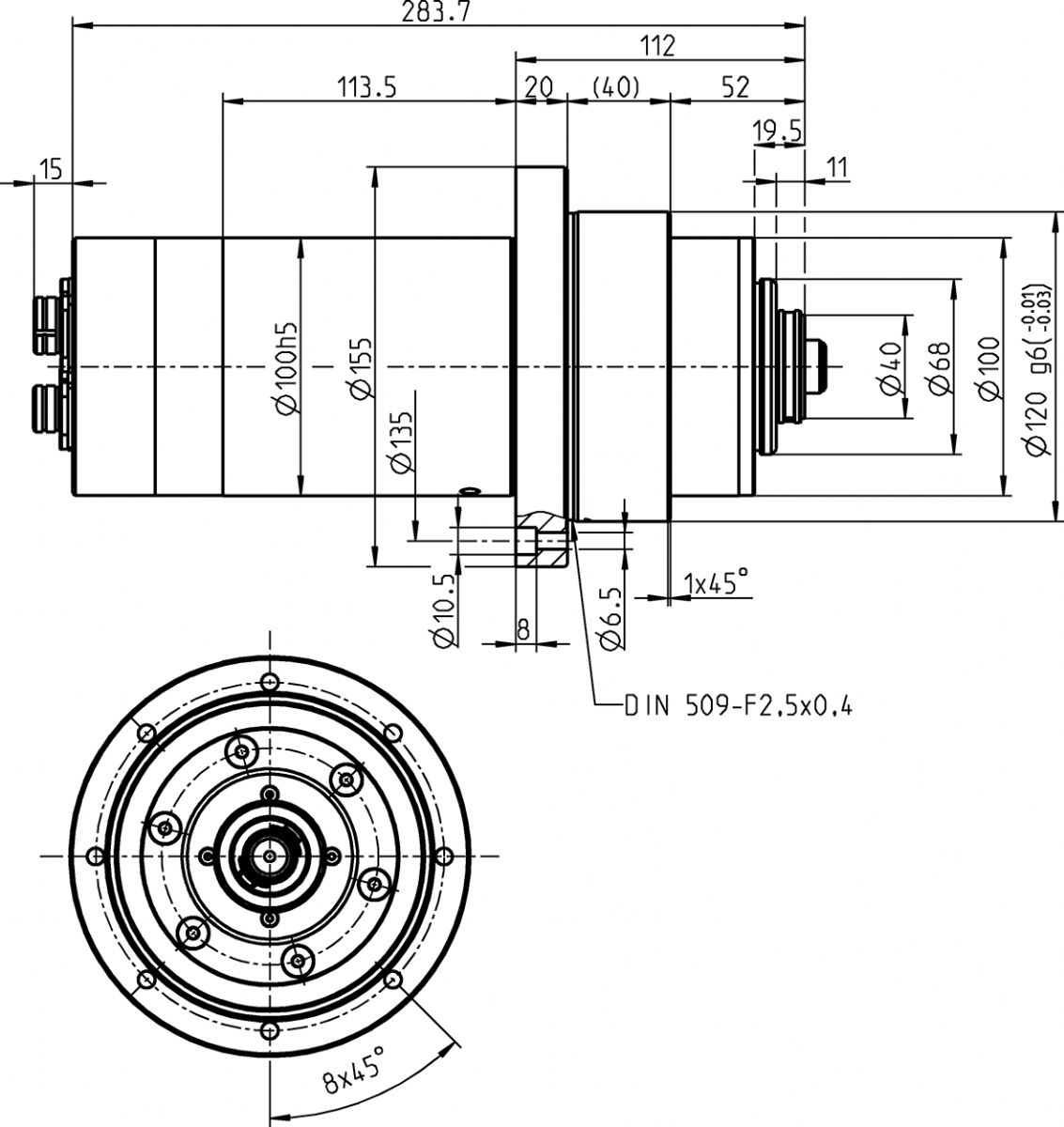

外壳直径	100 mm
法兰直径	155mm
齿轮节圆	Ø 132 mm (8 x Ø 6.5 ) 适用螺栓:M6
冷却	液体冷却
工作环境温度	+ 10° C ~ + 45° C
空气轴封
防护等级 (已打开密封空气)	IP54
刀具更换	手动换锥
刀架	HSK-C 40
刀具锥度监控	感应
夹紧范围最大为	16mm
右转和左转
设备插头	5 针(ECTA 133) (电机相位) 12 针(ECTA 133)  (传感器)
重量	~15kg
内部锥体径跳	< 1 μ
轴向跳动	< 1 μ
