德国Jager高频电主轴 Z80-H536.08 S8JRVW3产品编号 10405047A

德国Jager高频电主轴
型号：Z80-H536.08 S8JRVW3
气动换锥
产品编号10405047A
用于高速铣削、磨削、钻孔、雕刻的电主轴

轴承：

混合球轴承（个）	4
永久油脂润滑	免维护



电机

电机技术	三相异步驱动装置（无刷、无传感器）
频率	1200Hz
电机极数（成对）	2
额定转速	36000 rpm
加速/制动参数每秒	10000 rpm

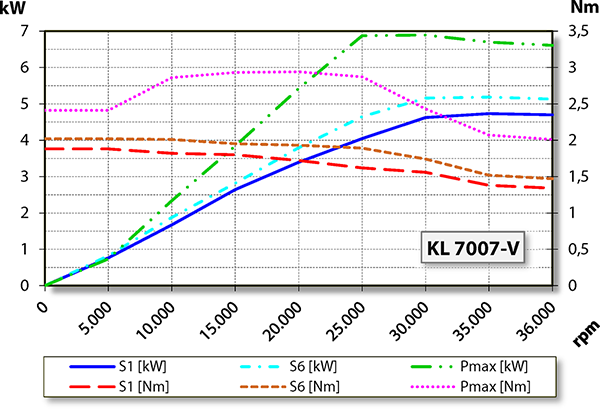

功率值——液体冷却

	Pmax./5s	S6- 60%	S1- 100%
额定输出功率[kW]	6,9	5,2	4,7
扭矩[Nm]	2,94	2,02	1,88
电压[V]	351	354	366
电流[A]	16	11	10



特征

转速表	矢量控制
标准齿轮	轮齿= 110 模数= 0,3
电机保护	PTC 160° C
外壳	不锈钢
外壳直径	80mm
冷却	液体冷却
工作环境温度	+ 10° C ~ + 45° C
空气轴封
防护等级 (已打开密封空气)	IP54
锥体清洗
涡流传感器
冷却剂内部供给线
旋转接头	< 80 bar < 10 L/min
刀具更换	气动换锥
刀架	HSK-E 32
刀具锥度监控	感应
3位置	夹紧。松开。弹出
夹紧范围最大为	13mm
右转和左转
设备插头	18 针，金属(电机相位) 17 针，金属(传感器) 5 针，金属(传感器)
重量	~12kg
内部锥体径跳	< 1 μ
轴向跳动	< 1 μ
